Product Summary

The bc856b is a PNP general purpose transistor designed for general purpose switching and amplification.

Parametrics

bc856b absolute maximum ratings: (1)VCBO, collector-base voltage at open emitter: -50v max; (2)VCEO, collector-emitter voltage at open base: -45V max; (3)VEBO, emitter-base voltage at open collector: -5V max; (4)IC, collector current (DC): -100mA max; (5)ICM, peak collector current: -200mA max; (6)IBM, peak base current: -200mA max; (7)Ptot, total power dissipation at Tamb ≤ 25 ℃: 250mW max; (8)Tstg, storage temperature: -65 to +150℃; (9)Tj, junction temperature: 150℃ max; (10)Tamb, operating ambient temperature: -65 to +150℃.

Features

bc856b features: (1)low current (max. 100 mA); (2)low voltage (max. 65 V).

Diagrams

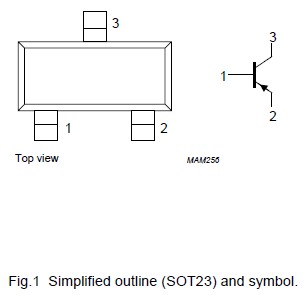

bc856b outline and symbol

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
BC856B
BC856B

Taiwan Semiconductor

Transistors Bipolar (BJT) Transistor 200mW

Data Sheet

0-3000: $0.02
3000-6000: $0.01
BC856B /T3
BC856B /T3

NXP Semiconductors

Transistors Bipolar (BJT) TRANS GP TAPE-11

Data Sheet

Negotiable
BC856B,235
BC856B,235

NXP Semiconductors

Transistors Bipolar (BJT) TRANS GP TAPE-11

Data Sheet

0-1: $0.03
1-25: $0.01
25-100: $0.01
100-250: $0.01
BC856B-13-F
BC856B-13-F

Diodes Inc.

Diodes (General Purpose, Power, Switching) NPN Small SIG -80V -65V VCEO -5.0 VEBO

Data Sheet

0-1: $0.14
1-10: $0.13
10-100: $0.07
100-250: $0.04
BC856B-7
BC856B-7

Diodes Inc.

Transistors Bipolar (BJT) PNP BIPOLAR

Data Sheet

Negotiable
BC856B-7-F
BC856B-7-F

Diodes Inc.

Transistors Bipolar (BJT) PNP BIPOLAR

Data Sheet

0-1: $0.12
1-10: $0.11
10-100: $0.07
100-250: $0.04
BC856BDW1T1G
BC856BDW1T1G

ON Semiconductor

Transistors Bipolar (BJT) 100mA 80V Dual PNP

Data Sheet

0-1: $0.16
1-25: $0.10
25-100: $0.08
100-500: $0.04
BC856BDW1T3
BC856BDW1T3

ON Semiconductor

Transistors Bipolar (BJT) SS GP XSTR PNP 65V

Data Sheet

Negotiable
